Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

17 de noviembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/10/2025
Fecha de medición final: 31/10/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango de ±5% durante todo el periodo de medición, mostrando un comportamiento estable y sin variaciones significativas.

  • Los desbalances de tensión y corriente se mantuvieron por debajo de los valores máximos permitidos, con promedios de 0.34% y 2.33%, respectivamente. Estos valores resultaron un poco mejor a los del mes anterior (0.36% y 3.16%).

Importante

  • Las armónicas de corriente presentaron un patrón similar al mes anterior, con presencia destacada de las 23ª, 25ª y 47ª, cuyas magnitudes superaron a las armónicas de orden bajo (5ª y 7ª). El THD de corriente promedio fue de 9.43%, superior a los tres meses anteriores que fueron de 2.95%, 6.82% y 4.8%, respectivamente. Aunque este nivel no representa un riesgo inmediato, se mantiene una tendencia estable en meses anteriores.

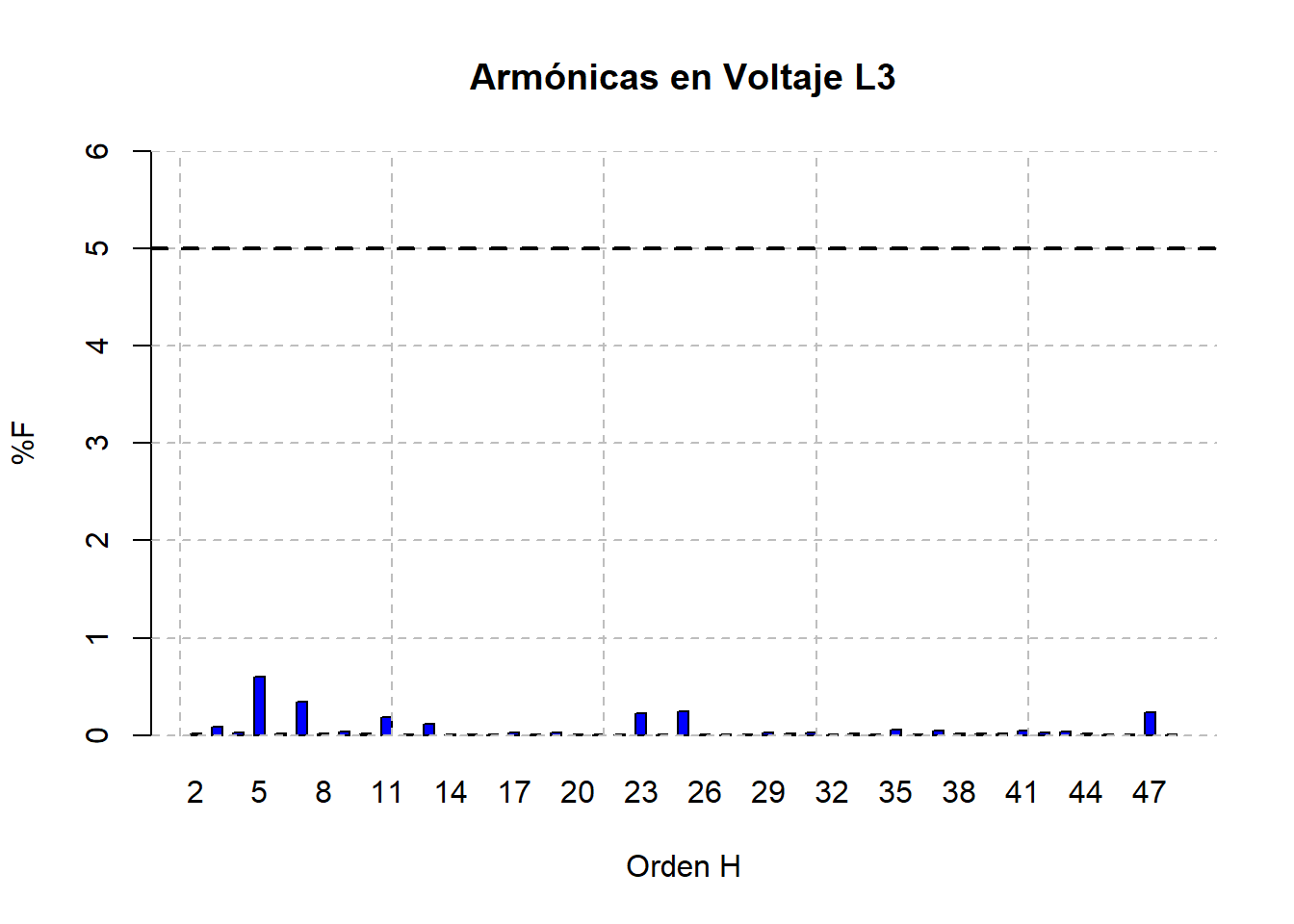

  • Las armónicas de tensión mostraron predominancia en las 5ª, 7ª, 25ª, 23ª, 11ª, 13ª y 47ª. Se recomienda una revisión detallada por posible resonancia en la armónica 25ª, dado que esta frecuencia también presenta alta magnitud en la corriente. El THD de tensión promedio fue de 0.79%, ligeramente mayor a los dos meses anteriores de 0.60%, 0.71%. Cabe resaltar que las armónicas 23ª y 25ª superaron en magnitud a las 11ª y 13ª, situación que se observó desde el mes anterior, lo que refuerza la necesidad de verificar una posible resonancia en las armónicas 23ª o 25ª.

  • Durante casi todos los días del periodo se registraron inyecciones de hasta 1,690 kVAr hacia la red, fenómeno recurrente desde marzo. Se sugiere revisar la operación de los bancos de capacitores y realizar ajustes para eliminar la inyección de potencia reactiva no deseada.

  • Se detecto una interrupción de energía el miércoles 22 de octubre de las 21:20 h a las 22:20h. No se había detectado ninguna interrupción en meses anteriores.

Precaución

  • La inyección continua de kVAr provoca que el factor de potencia oscile entre atraso y adelanto a lo largo del día. Esta condición operativa es indeseable y podría ocasionar problemas de tensión en la red de baja tensión, además de favorecer fenómenos de resonancia en torno a la armónica 25ª.

  • Se recomienda llevar a cabo un estudio de resonancia que permita identificar las causas de los niveles elevados en las armónicas 23ª, 25ª y 47ª, y definir medidas correctivas.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 114603.57 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.95 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.79 0 - 5 %
THDi % 9.43 ---
Flicker Pst 0.18 0-1 p.u.
Flicker Plt 0.17 0-0.8 p.u.
Desbalance Dv % 0.34 0 - 2 %
Desbalance Di % 2.33 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
0.00 2,224.10 17,241.88 15,780.73 24,786.85 25,938.86 26,669.67
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−1,691.95 −415.09 5,130.37 4,804.78 9,121.64 10,379.49 12,318.20
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
0.00 2,262.04 18,201.34 16,645.07 26,097.21 27,301.98 28,217.38
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.00 0.89 0.96 0.95 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.33 0.47 0.62 0.62 0.79 0.92 2.31
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.00 1.25 2.03 3.06 9.43 11.49 65.10
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.12 0.18 0.27 0.28 0.34 0.37 14.65
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.46 0.68 0.95 2.33 4.01 5.63
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
0.00 113,880.30 114,808.62 114,603.57 115,603.73 115,850.03 116,380.15
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 11.45 91.48 83.83 131.53 137.54 143.01
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.01 0.06 0.12 0.12 0.18 0.24 6.19
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.08 0.13 0.15 0.17 1.11 2.70

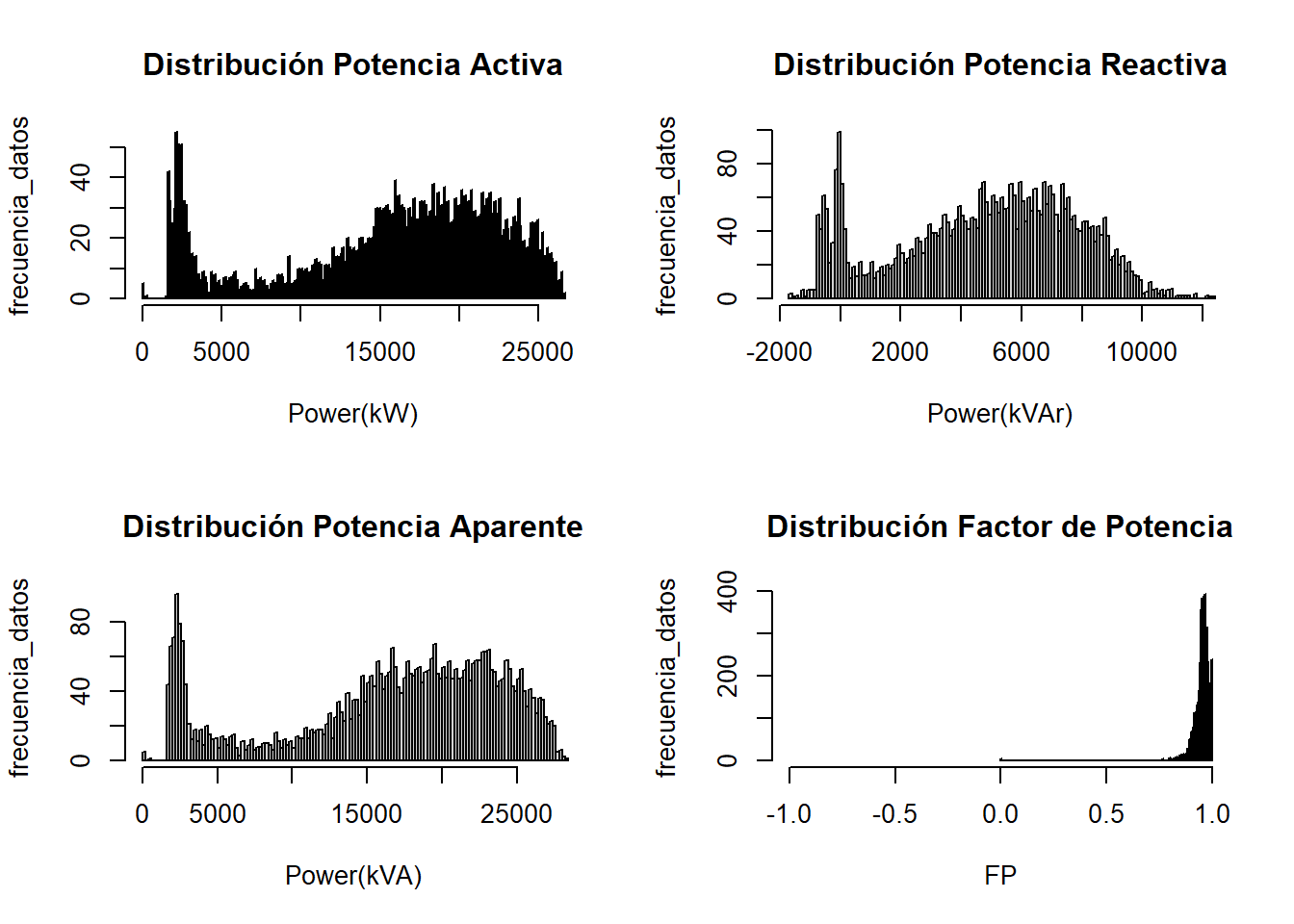

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 0 Min. :-1692 Min. : 0 Min. :0.00
1st Qu.:12267 1st Qu.: 2780 1st Qu.:13006 1st Qu.:0.94
Median :17242 Median : 5130 Median :18201 Median :0.96
Mean :15781 Mean : 4805 Mean :16645 Mean :0.95
3rd Qu.:21149 3rd Qu.: 7085 3rd Qu.:22443 3rd Qu.:0.97
Max. :26670 Max. :12318 Max. :28217 Max. :1.00

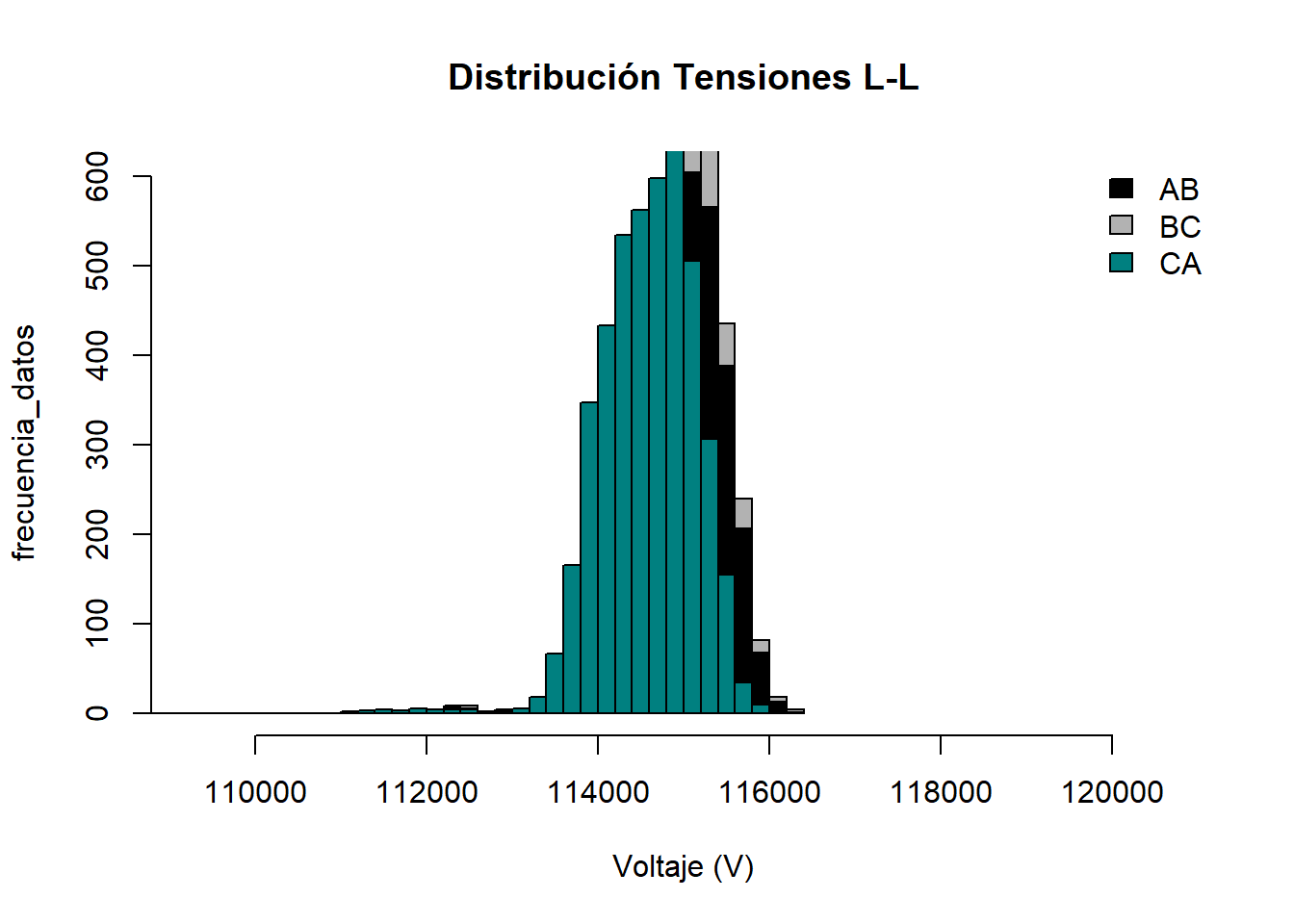

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. : 358 Min. : 0 Min. : 482
1st Qu.:114431 1st Qu.:114540 1st Qu.:114215
Median :114875 Median :114944 Median :114620
Mean :114662 Mean :114736 Mean :114413
3rd Qu.:115237 3rd Qu.:115281 3rd Qu.:114968
Max. :116283 Max. :116380 Max. :116159

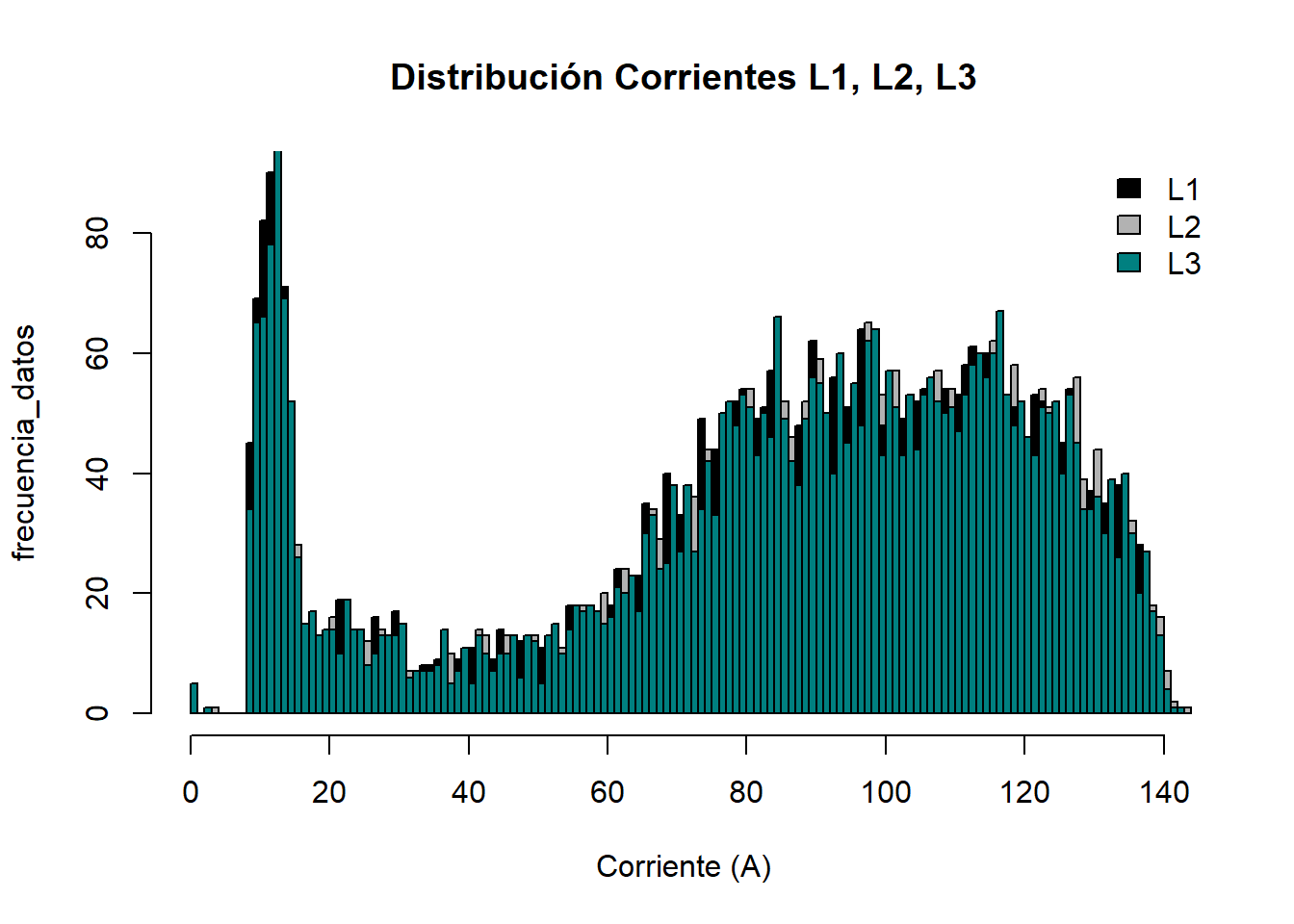

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 0 Min. : 0 Min. : 0
1st Qu.: 65 1st Qu.: 66 1st Qu.: 66
Median : 91 Median : 92 Median : 92
Mean : 83 Mean : 84 Mean : 84
3rd Qu.:113 3rd Qu.:114 3rd Qu.:113
Max. :142 Max. :143 Max. :143

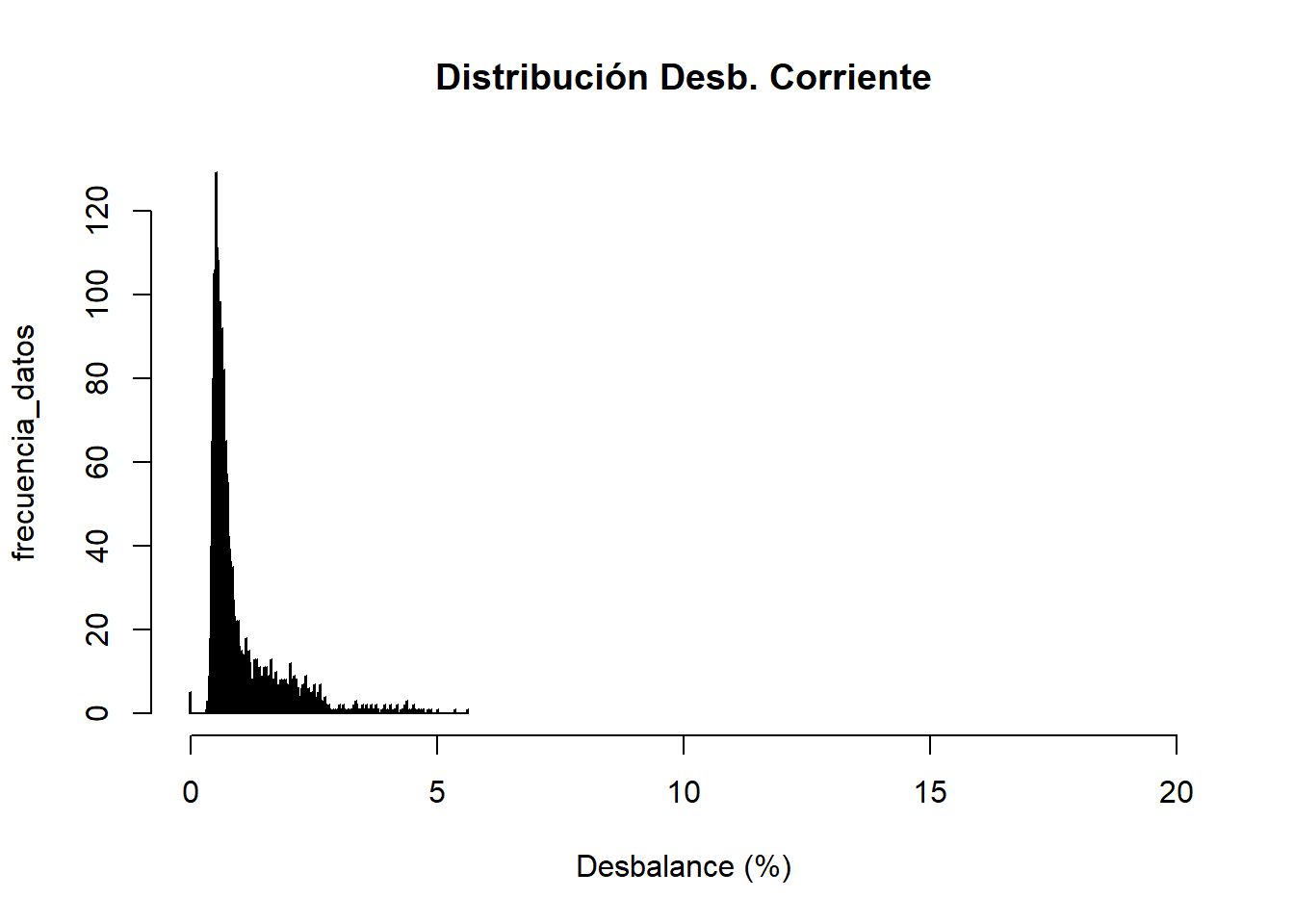

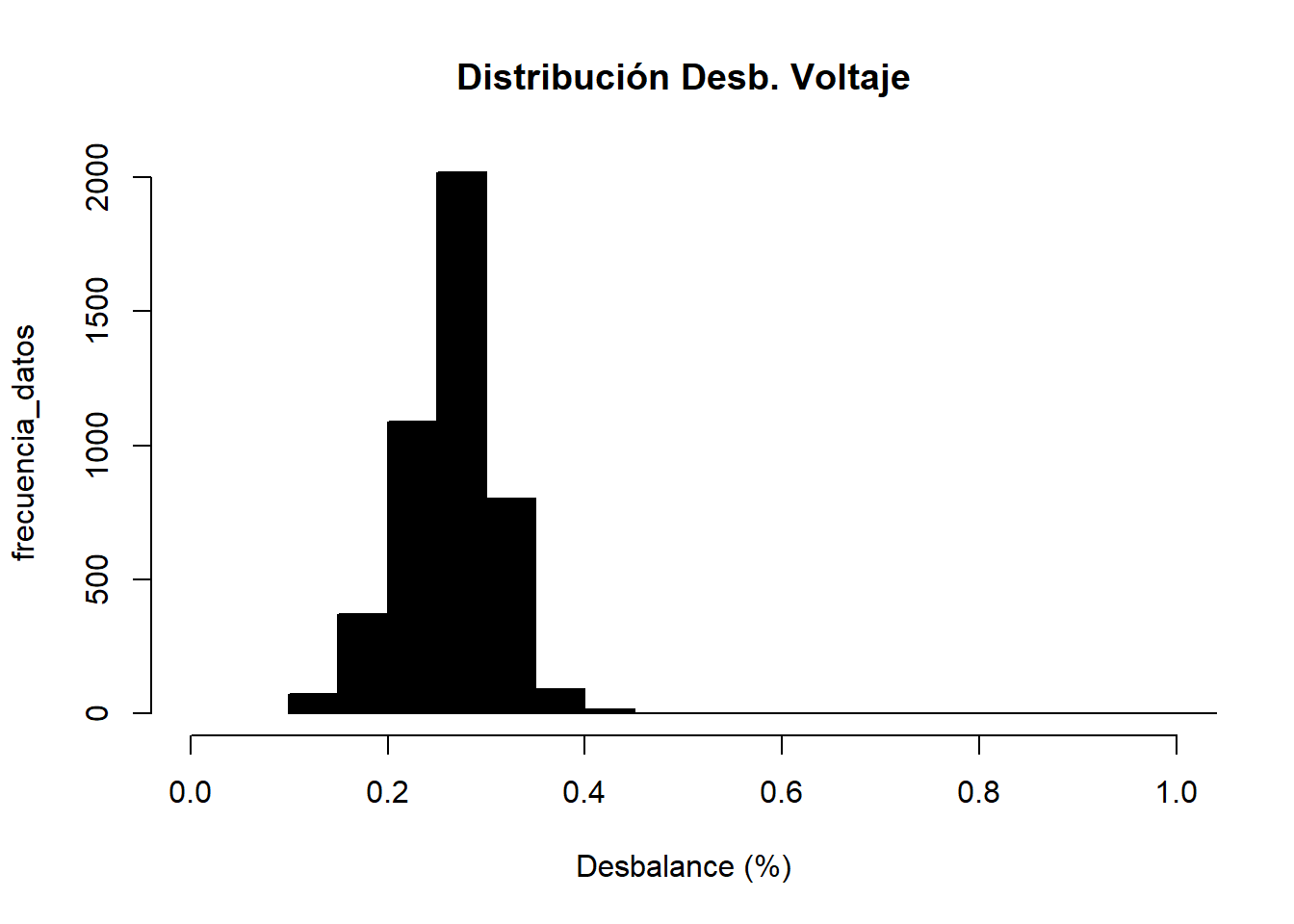

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.00 Min. : 0.12
1st Qu.:0.55 1st Qu.: 0.24
Median :0.68 Median : 0.27
Mean :0.95 Mean : 0.28
3rd Qu.:1.00 3rd Qu.: 0.29
Max. :5.63 Max. :14.65

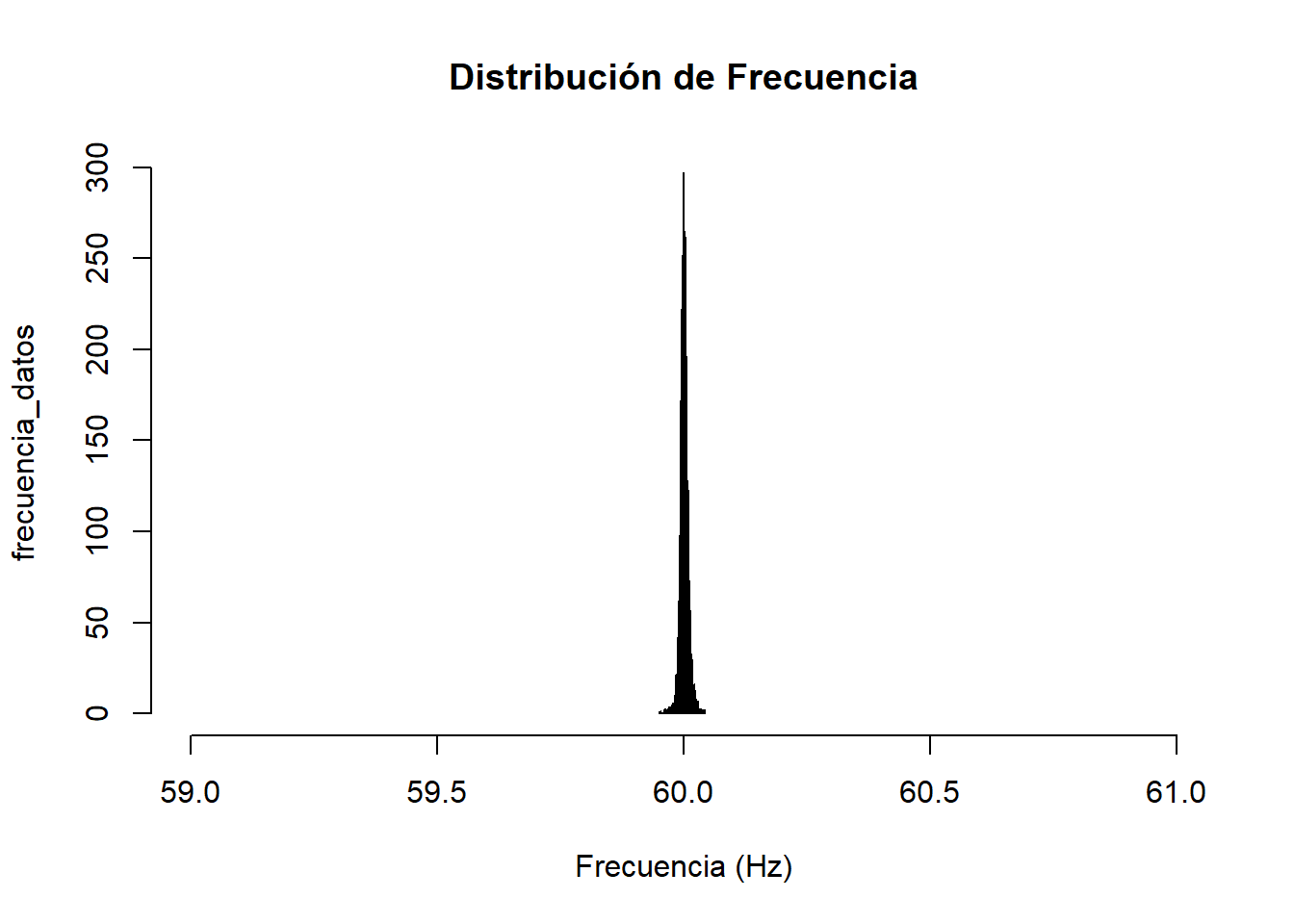

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.04

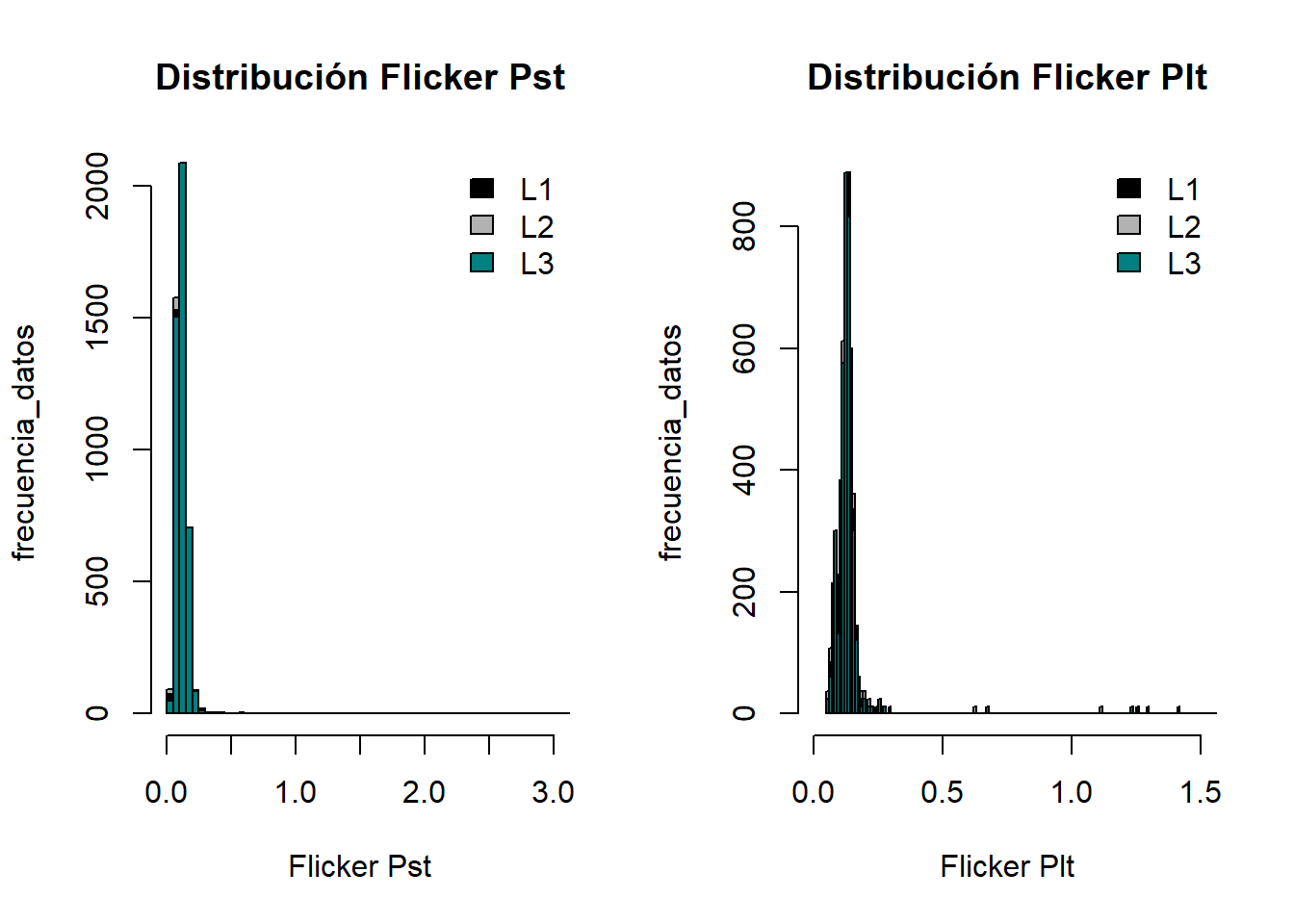

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0070 Min. :0.0070 Min. :0.0070 Min. :0.0570 Min. :0.0550 Min. :0.0570
1st Qu.:0.0880 1st Qu.:0.0870 1st Qu.:0.0900 1st Qu.:0.1118 1st Qu.:0.1128 1st Qu.:0.1150
Median :0.1150 Median :0.1130 Median :0.1160 Median :0.1285 Median :0.1280 Median :0.1290
Mean :0.1209 Mean :0.1206 Mean :0.1223 Mean :0.1437 Mean :0.1472 Mean :0.1464
3rd Qu.:0.1420 3rd Qu.:0.1400 3rd Qu.:0.1420 3rd Qu.:0.1422 3rd Qu.:0.1420 3rd Qu.:0.1430
Max. :5.8830 Max. :6.1870 Max. :6.0340 Max. :2.5700 Max. :2.7030 Max. :2.6360

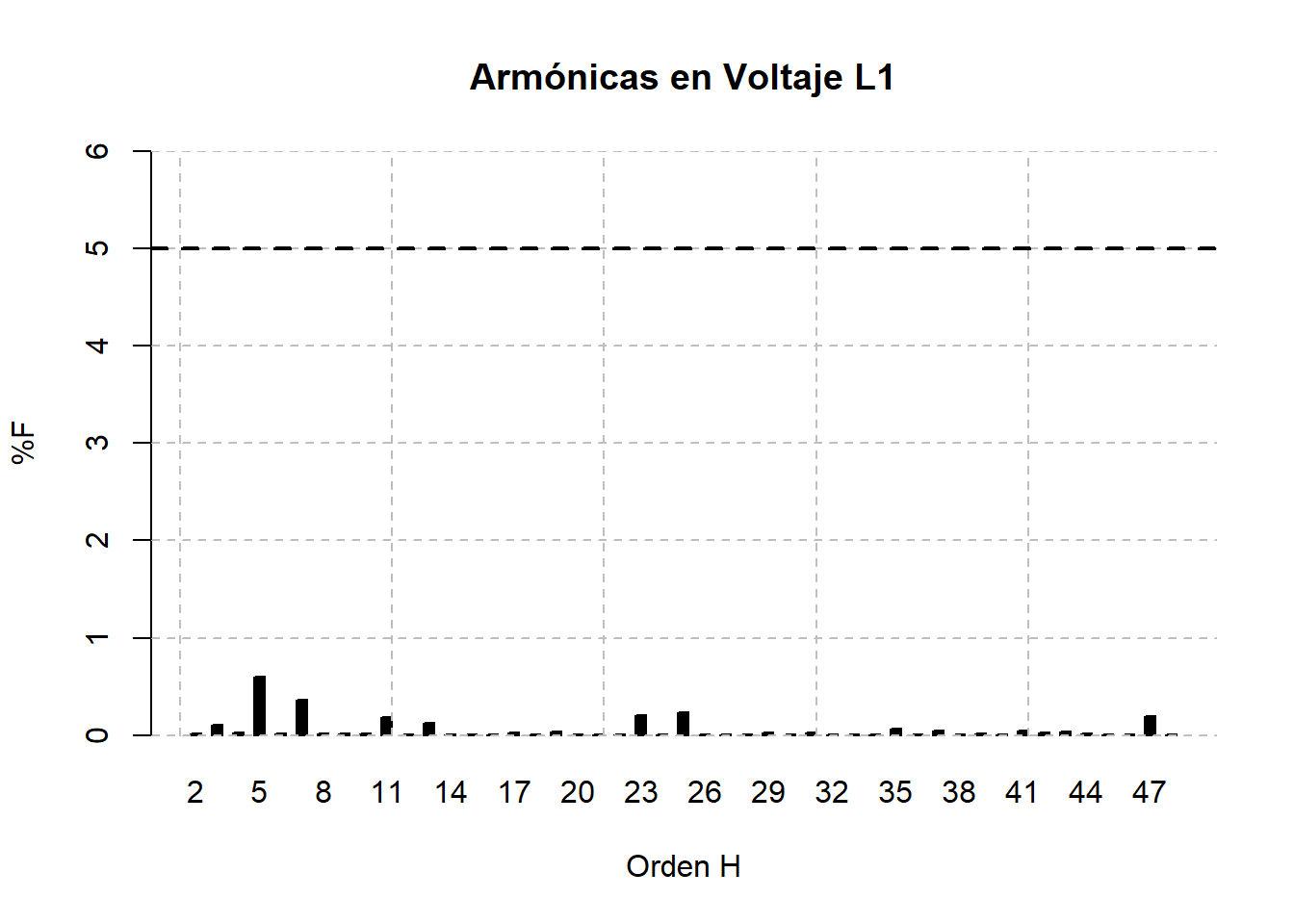

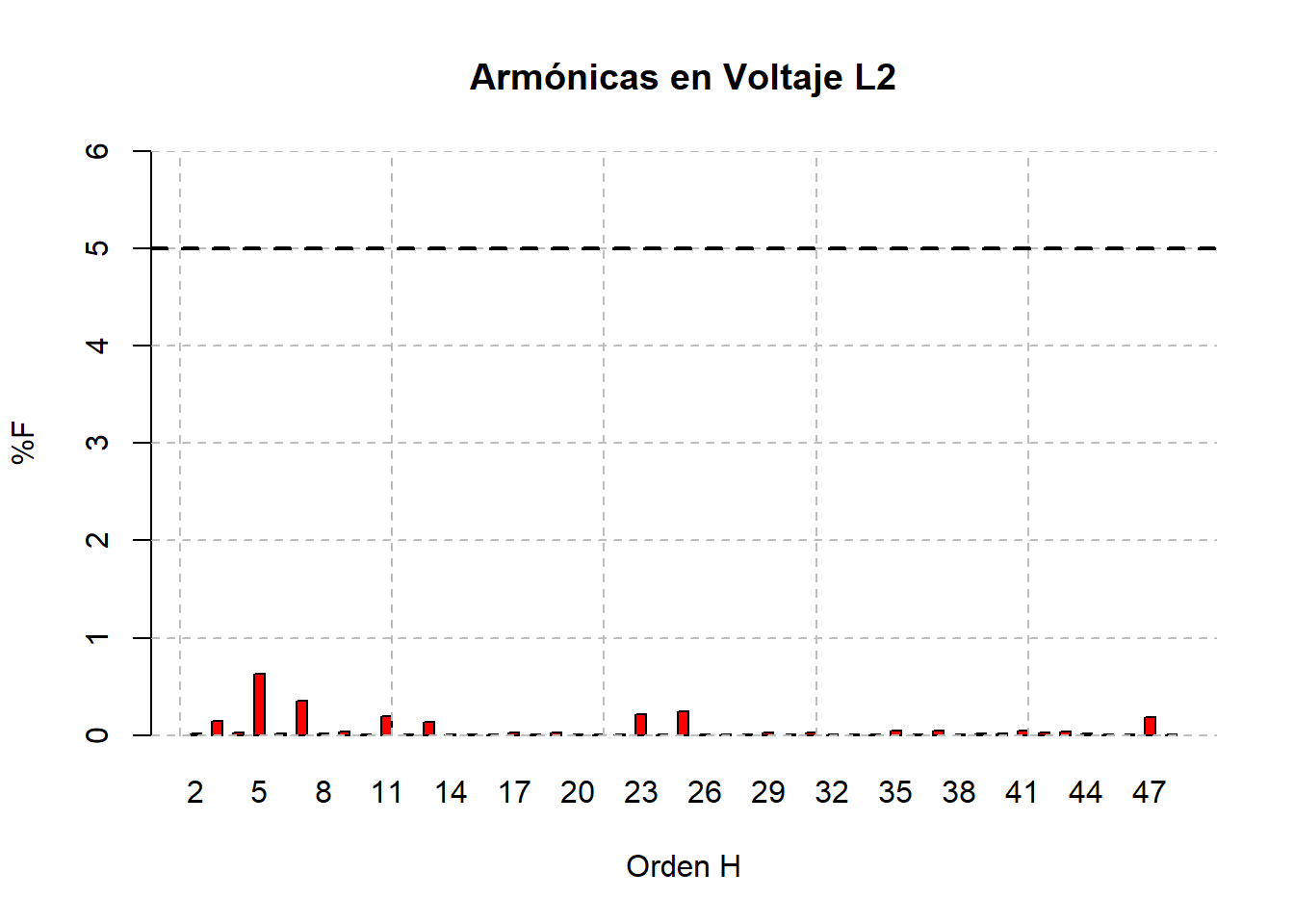

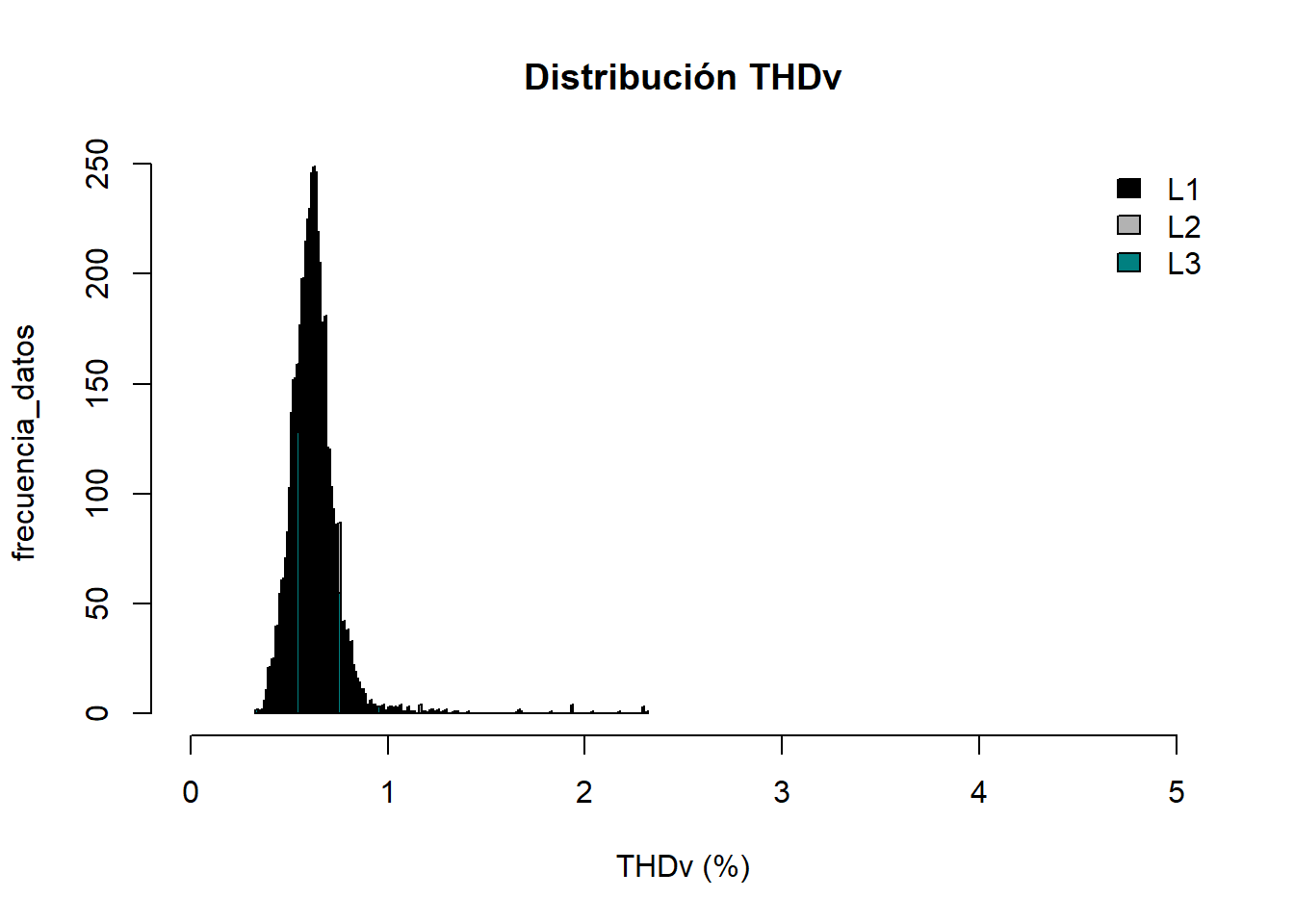

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.35 Min. :0.37 Min. :0.33
1st Qu.:0.55 1st Qu.:0.58 1st Qu.:0.55
Median :0.61 Median :0.63 Median :0.61
Mean :0.61 Mean :0.64 Mean :0.62
3rd Qu.:0.66 3rd Qu.:0.69 3rd Qu.:0.67
Max. :2.31 Max. :2.04 Max. :1.82

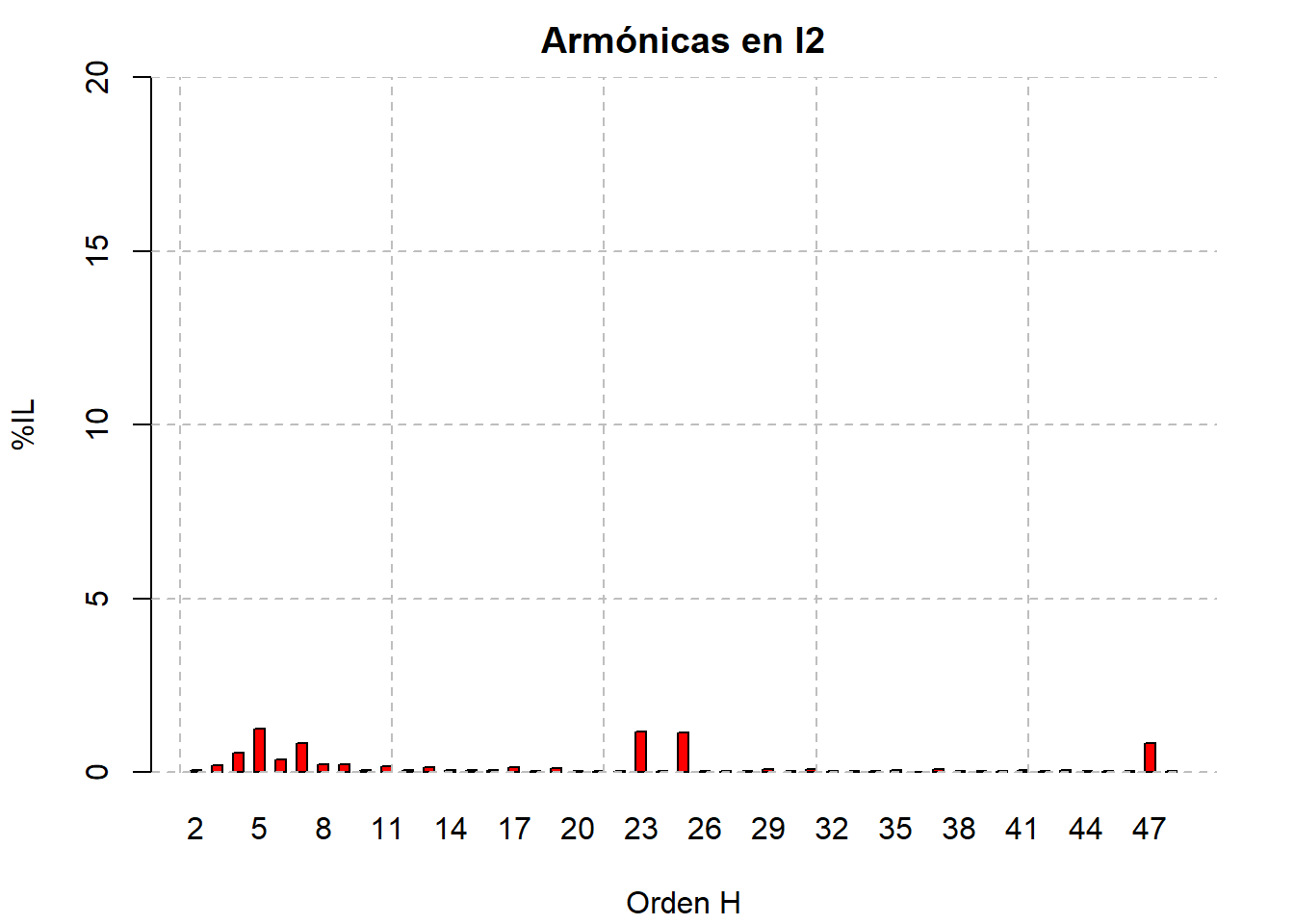

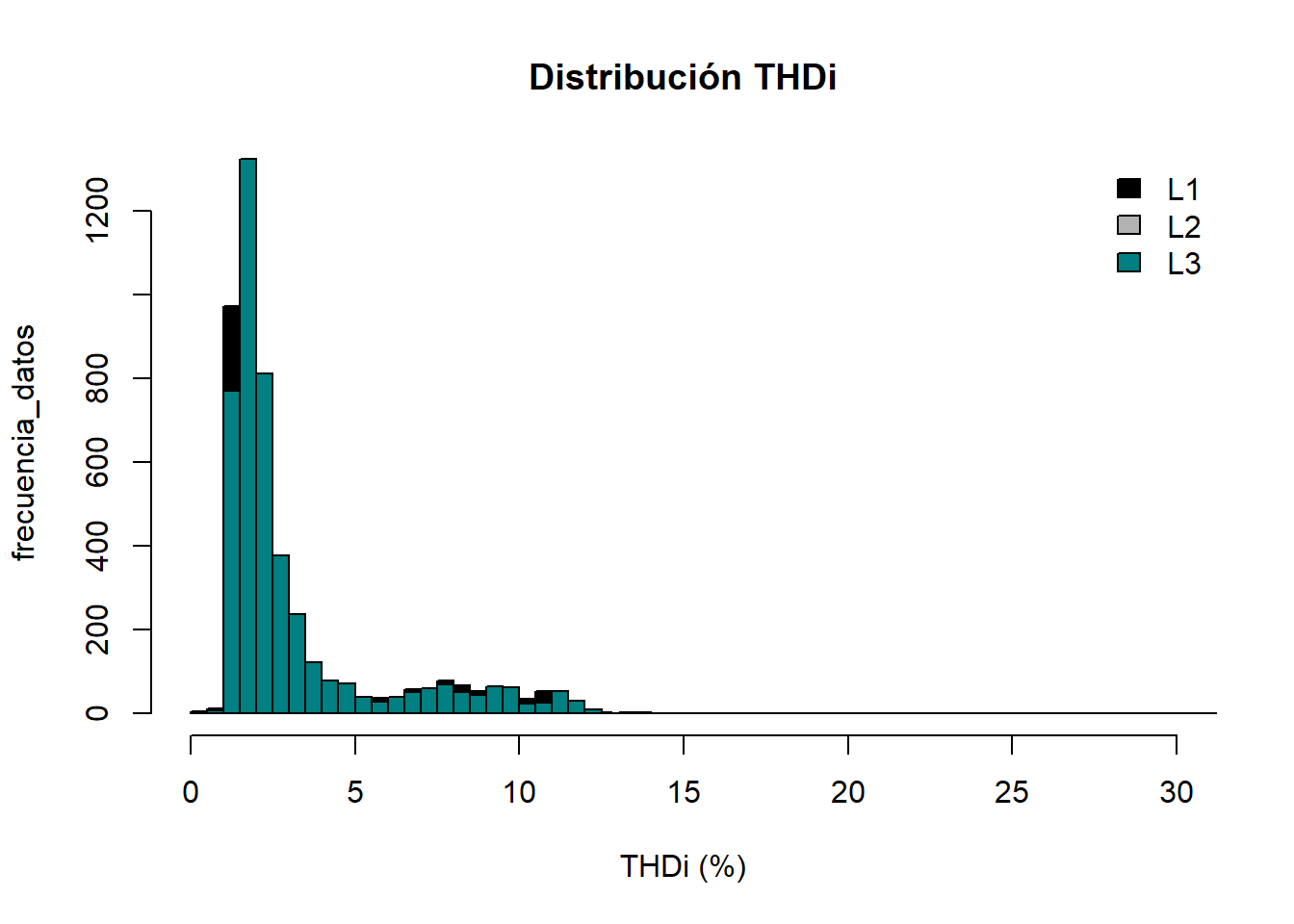

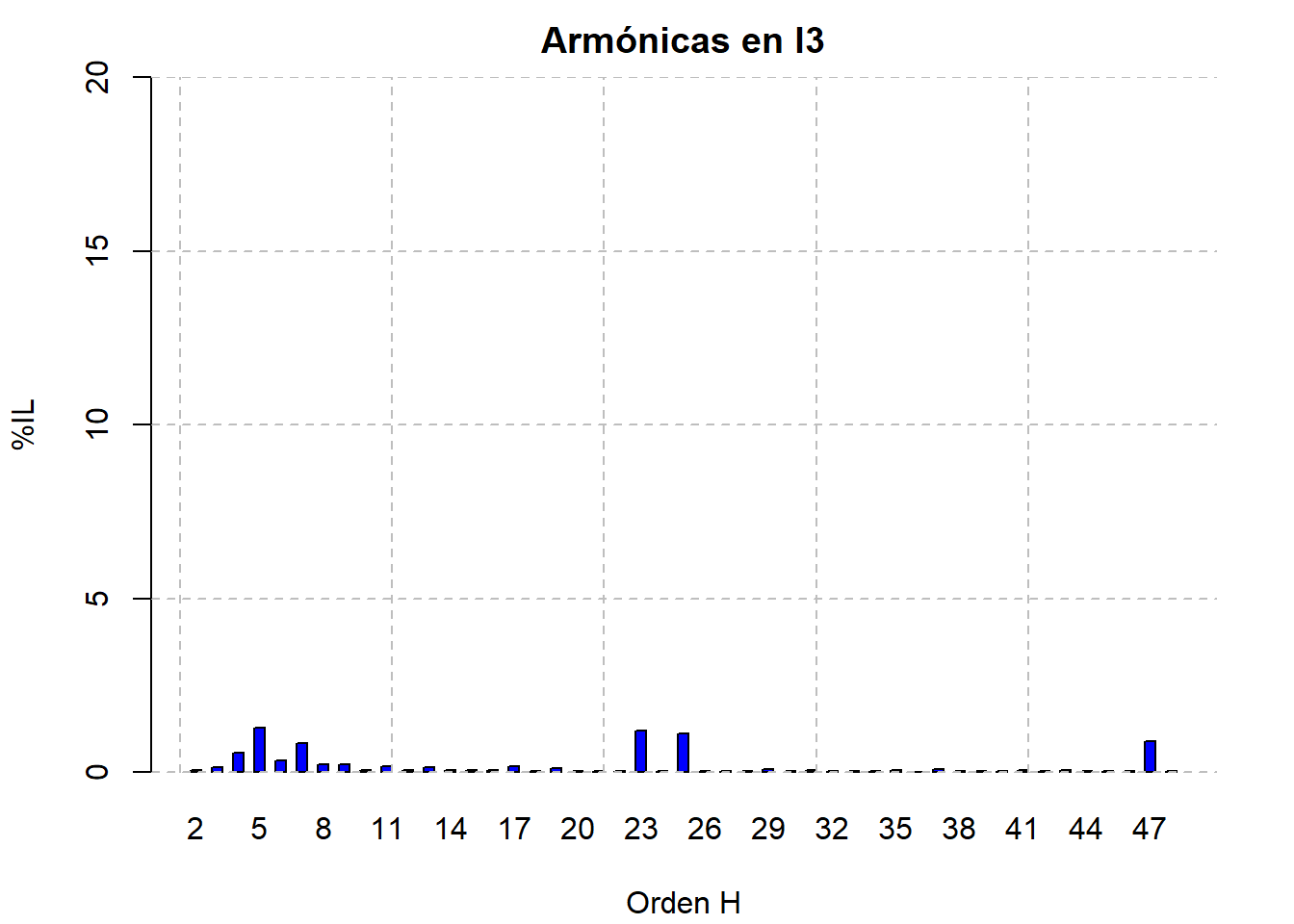

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0.0 Min. : 0.0 Min. : 0.0
1st Qu.: 1.5 1st Qu.: 1.6 1st Qu.: 1.6
Median : 2.0 Median : 2.1 Median : 2.1
Mean : 3.0 Mean : 3.1 Mean : 3.1
3rd Qu.: 3.0 3rd Qu.: 3.1 3rd Qu.: 3.1
Max. :62.9 Max. :49.1 Max. :65.1
